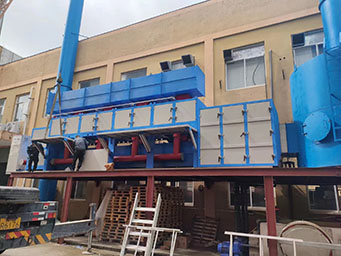

喷漆房废气处理喷淋塔+催化燃烧成套设备
将集气罩收集好的废气通过镀锌风管主管道送入气旋塔预处理装置，在喷淋室中废气以2.0m/s左右的缓慢速度通过，接触时间为1.5秒，此时从气旋塔中出来的气体只是一些洁净的有机化合物气体。接着将废气送入除雾过滤塔最后进入RCO催化燃烧设备。
当废气进入催化燃烧净化设备后，由于截面急剧增大，风速下降，大尘粒（颗粒物）在重力作用下得到沉降；含尘气体在行进过程中，先经过两层纤维过滤箱，此箱体是最后一道关卡，是为确保后端设备零粉尘颗粒或微粉尘颗粒进入，过滤箱的双层过滤棉都装有压差感应装置，当第一层过滤堵塞后，总控制PLC控制柜会报警，提供人工更换过滤棉，当第二次过滤堵塞超压时，会延长15分钟后主风机停止运行，为确保后端设备部受影响。
随后接近无尘有机废气经过多层蜂窝活性炭吸附，后干净达标的气体排放至烟囱。
